贵阳分体落地式空调安装是什么?
室内机的安装
1、安装及检修空间:为考虑安装时操作方便及安全,应尽可能确保机组与墙壁之间的空间,因配管、配线维修在前侧进行,为考虑安装时的操作方便及安全,务必确保上述的空间。
2、确定好室内机的安装位置后,应打穿墙孔,穿墙孔的孔径大小为 60-80mm,并确保排水通畅,然后放置好穿墙护套。

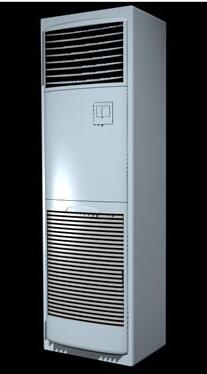

3、分体落地式空调器的室内机比较细长,容易倾倒。因此,在安装时必须将室内机牢固地固定好,在室内机顶部有一位置,可用随机附件中的固定板固定在墙壁上;拆下室内机底部的进风格栅,在地面上用铆杆螺栓固定,以防止空调器倾倒。
【分体落地式空调安装步骤】室内机的安装
室外机的安装
1、根据已选择好的安装位置,将室外机安装在着地平台上。如要安装在墙上的支架上,应用膨胀螺栓将安装支架固定,并采取防松措施。固定安装支架的膨胀螺栓至少要用Φ10*100mm(规格)6个以上,4500W以上的空调器应不少于8个膨胀螺栓。安装支架固定后应能承受机器和安装人员重量的4倍。
2、将排水弯头和排水软管装在室外机底部。
【分体落地式空调安装步骤】室外机的安装
3、将室外机放在安装支架上,并用4个直径为10mm的底脚螺栓将其固定牢固,要求螺栓从上往下拧,防止因螺母脱落而引起空调器的振动及室外机从空中跌落。
4、如室外机安装在高于室内机的地方,其高低差应小于20米。
5、用水平仪检测室外机是否已安装水平,室外机安装时应保证安装位置的水平。
【分体落地式空调安装步骤】安装及检修空间
管道、线路的连接
1、分体落地式空调器连接管的一端焊有螺纹管,在安装室内机时便于弯曲,不可错用。
2、将连接线连同连接管、排水软管捆扎在一起,并确定好与室内机的连接长短距离。用包扎带将其均匀地包扎好,包扎方向应由室外机向室内机包扎,以防雨水进入管路而影响管温和绝缘。此时应注意:电源线、控制线不应交叉缠绕,连接线放在上面,排水软管放在下面,配置在冷媒管道的下方;同时不要使排水软管隆起或盘曲,不要拉着排水软管进行包扎。
3、将包扎好的管道及连接线经过穿墙孔进入室内,并防止喇叭口损伤及泥沙进入连接管内。
【分体落地式空调安装步骤】将室外机安装在着地平台上
4、室外机的截止阀应完全关闭,连接时应从截止阀处拧开螺帽,即刻接上喇叭口(在5分钟内)。在接管前应用制冷剂冲出管内空气。连接管与室内机连接时,先接低压管,后接高压管。接管时,先将高、低压管慢慢展开,应避免将管子压扁、拆裂。再将连接管喇叭口与接头处在同一直线上,确定将两个接头主体的中心对准,用手将连接螺帽拧到底部,再用力矩扳手将其拧紧。
5、连接好室内机后,应进行弯曲整形,然后再连接室外机组,并注意不要把可挠管前后弯曲3次以上,弯管半径应尽量大(不得小于10cm)。
6、与室外机连接时,将冷冻油均匀地涂抹在二、三通阀的接头与喇叭口上,再将喇叭口对准二、三通阀的中心轴,用手将连接螺帽拧到底部,再用力矩扳手将其拧紧。
【分体落地式空调安装步骤】管道、线路的连接
7、拆开室内、外机接线盒,将电源线及信号线按要求对号入座连接好,当裸线部分完全插入后再用螺丝压紧。
8、完成上述工作后,应将连接管重新进行整形,并按要求固定,好每隔1.5米处用管卡固定,以防在机器工作时产生噪音。
9、经检查无漏点后,将室内机与配管连接处用黑色保温套包扎好,再用包扎带均匀包扎好。
